Хомуты, соединения для конвейерных лент, штуцера переходные

Хомуты

Хомуты — применяются для крепления и герметизации соединения шлангов и гибких трубопроводов. Обеспечивают надёжную герметизацию соединения.

Наша компания поставляет хомуты различных видов:

Хомуты

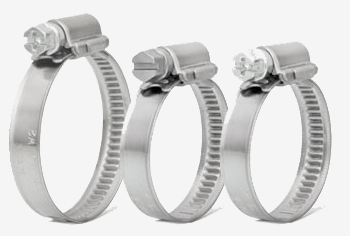

Червячные
 — изготовлены из высококачественной стали, что препятствует возникновению коррозии и увеличивает срок службы изделия.


Хомуты

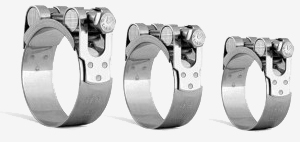

Силовые
 — ленты и замок сварены в единую конструкцию, что позволяет выдерживать значительные усилия.


Хомуты

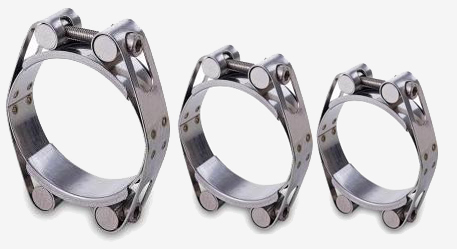

Силовые двухболтовые
 — применяются для армированных и толсто-стенных шлангов, гидропневмоприводов машин, дренажных насосов.


Хомуты

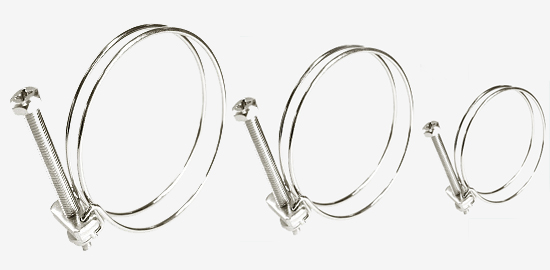

Проволочные
 — предназначены для толстостенных шлангов и соединений, работающих в условиях высокой вибрации.


Основные размеры поставляемых хомутов:

Хомуты червячные (мм) Хомуты проволочные (мм) Хомуты силовые одноболтовые (мм) Хомуты силовые двухболтовые (мм)
08–12 11–14 17–19 55–65
08–16 13–16 19–21 65–75
10–16 15–18 20–22 75–85
12–20 19–22 21–23 85–95
16–25 22–26 23–25 95–105
20–32 26–30 26–28 110–120
25–40 30–38 29–31 120–130
32–50 35–40 32–35 130–140
40–60 40–45 36–39 155–165
50–70 45–50 40–43
60–80 50–55 44–47
70–90 55–60 48–51
80–100 60–65 52–55
100–120 65–70 56–59
120–140 70–75 60–63
140–160 75–80 64–67
160–180 80–85 68–73
84–90 74–79
94–100 86–91
98–105 92–97
100–108 98–103
103–110 104–112
104–112 113–121
111–121 122–130
120–130
130–140

Соединения для конвейерных лент (типа «Крокодил»)

Соединения для конвейерных лентСоединения для конвейерных лентСтальные соединения для конвейерных лент (приводных ремней) идеально подходит для скрепления концов кожаных, резиновых или тканевых лент (ремней), толщиной от 9/32» до 5/16», то есть 7–8 мм. Соединения поставляются в частях длиной 290 мм и могут разделяться на более короткие отрезки, по мере необходимости. Желательно, чтобы длина устанавливаемого соединения была несколько короче, чем общая ширина ленты (ремня). Оба конца соединяемой ленты должны быть обрезаны ровно и строго перпендикулярно.

Надев соединение на ленту, закрепляйте его при помощи молотка, начиная с боковых зубцов, и затем постепенно продвигаясь к середине (см. рис. 1). Убедитесь, что соединения на противоположных концах ремня аккуратно состыковываются друг с другом. Напоследок плотно вставьте пару специальных прилагаемых стержней в петли соединений (см. рис. 2). Поверхность соединения без поперечной пластины должна быть расположена со стороны шкива.

В таблице приведены обозначение крепления и толщина ленты, которую может соединить данное крепление.

Наименование крепления Толщина ленты, мм Длина изделия, мм
Крепление № 1 3 — 4 190
Крепление № 2 4 — 5 290
Крепление № 3 5 — 6 290
Крепление № 4 6 — 7 290
Крепление № 5 7 — 8 290
Крепление № 6 8 — 9.5 290
Крепление № 7 9.5 — 11 290
Крепление № 8 11 — 13 290
Крепление № 9 13 — 16 290

Штуцера переходныеШтуцера переходные

Штуцеры соединительные и переходные для РВД — предназначены для удлиннения рукавов высокого давления и получения нужной длины. Штуцеры можно использовать для соединения рукавов высокого давления с разными ключами.

Основные размеры штуцеров переходных
17/17 М14×1.5 — М14×1.5 24/41 М²0×1.5 — М33×2.0
17/19 М14×1.5 — М16×1.5 27/27 М²2×1.5 — М22×1.5
17/24 М14×1.5 — М20×1.5 27/30 М²2×1.5 — М24×1.5
19/19 М16×1.5 — М16×1.5 27/32 М²2×1.5 — М27×1.5
19/22 М16×1.5 — М18×1.5 27/36 М²2×1.5 — М30×1.5
19/24 М16×1.5 — М20×1.5 27/41 М²2×1.5 — М33×2.0
19/27 М16×1.5 — М22×1.5 30/32 М²4×1.5 — М27×1.5
19/30 М16×1.5 — М24×1.5 30/36 М²4×1.5 — М30×1.5
22/22 М18×1.5 — М18×1.5 30/41 М²4×1.5 — М33×2.0
22/24 М18×1.5 — М20×1.5 32/32 М²7×1.5 — М27×1.5
22/27 М18×1.5 — М22×1.5 32/36 М²7×1.5 — М30×1.5
22/30 М18×1.5 — М24×1.5 32/41 М²7×1.5 — М33×2.0
24/24 М²0×1.5 — М20×1.5 36/36 М³0×1.5 — М30×1.5
24/27 М²0×1.5 — М22×1.5 36/41 М³0×1.5 — М33×2.0
24/30 М²0×1.5 — М24×1.5 41/41 М³3×2.0 — М33×2.0
24/32 М²0×1.5 — М27×1.5 50/50 М42×2.0 — М42×2.0
24/36 М²0×1.5 — М30×1.5

Камлок

Камлок — это система универсальных самоблокирующихся быстроразъёмных соединений кулачкового типа, которая позволяет мгновенно соединить несколько шлангов (рукавов) между собой, присоединить шланг к различным устройствам и резервуарам, заглушить концы шлангов и адаптеров специальными грязепылезащитными колпаками и т. д. Устройство кулачков муфты обеспечивает устойчивое к вибрации соединение с адаптером без использования дополнительного фиксирующего шплинта или других приспособлений.

Предлагаем камлоки из алюминия, нержавеющей стали

Камлок
Камлок, А — соединение типа «папа» / соединение с внутренней резьбой. Поставляются для рукавов диаметром 20, 25, 32, 38, 50, 63, 75, 100 мм.
Камлок
Камлок В — соединение типа «мама» с фиксаторами кулачкового типа / соединение с наружной резьбой. Поставляются для рукавов диаметром 20, 25, 32, 38, 50 мм.
Камлок
Камлок С — соединение типа «мама» с фиксаторами кулачкового типа / соединение со штуцером под внутренний диаметр рукава. Поставляются для рукавов диаметром 13, 20, 25, 32, 38, 50, 63, 75, 100, 125, 150 мм.
Камлок
Камлок D — соединение типа «мама» с фиксаторами кулачкового типа / соединение с внутренней резьбой. Поставляются для рукавов диаметром 20, 25, 32, 38, 50, 75, 100 мм.
Камлок
Камлок Е — соединение типа «папа»/ соединение со штуцером под внутренний диаметр рукава. Поставляются для рукавов диаметром 13, 20, 25, 32, 38, 50, 63, 75, 100, 125, 150 мм.
Камлок
Камлок F — соединение типа «папа» / соединение с наружной резьбой. Поставляются для рукавов диаметром 20, 25, 38, 50, 63, 75 мм.
Камлок
Камлок DP — грязепылезащитный колпак (заглушка). Поставляются для рукавов диаметром 50, 75, мм.
Камлок
Камлок DC — грязепылезащитный колпак (заглушка). Поставляются для рукавов диаметром 25, 32, 38, 50, 75, 100 мм.
